MP8 | |||||||||||||
ỐNG XL |
CẦN XL | A | B | C | D | E | F | G | H | T | Z | U | |
≤ 1500 | > 1500 | ||||||||||||
40 | 20 | 20 | 18 | 15 | 50 | 20 | 47 | 19 | 3/8NPT | 40 | 168 | 248 | 70 |
25 | |||||||||||||
50 | 25 | 25 | 18 | 15 | 60 | 20 | 54 | 21 | 3/8NPT | 40 | 179 | 269 | 70 |
30 | |||||||||||||
63 | 30 | 30 | 23 | 15 | 73 | 25 | 56 | 27 | 3/8NPT | 50 | 200 | 300 | 80 |
35 | |||||||||||||
80 | 40 | 35 | 30,5 | 15 | 95 | 32,5 | 73 | 34 | 1/2NPT | 60 | 251 | 371 | 105 |
50 | |||||||||||||
100 | 50 | 45 | 33 | 20 | 115 | 35 | 87 | 41 | 1/2NPT | 80 | 282 | 432 | 125 |
70 | |||||||||||||
125 | 70 | 50 | 38 | 20 | 145 | 40 | 88 | 50 | 3/4NPT | 100 | 314 | 474 | 155 |
90 | |||||||||||||
140 | 70 | 70 | 55,5 | 25 | 160 | 57,5 | 98 | 55 | 3/4NPT | 120 | 383 | 563 | 190 |
100 | |||||||||||||
150 | 70 | 80 | 60 | 30 | 170 | 65 | 112 | 60 | 3/4NPT | 130 | 410 | 610 | 200 |
100 | |||||||||||||
160 | 80 | 80 | 65 | 35 | 185 | 70 | 117 | 62 | 3/4NPT | 130 | 432 | 652 | 215 |
100 | |||||||||||||
180 | 90 | 80 | 70 | 40 | 205 | 75 | 122 | 67 | 1 NPT | 130 | 467 | 717 | 235 |
125 | |||||||||||||
200 | 100 | 90 | 75 | 40 | 230 | 80 | 135 | 74 | 1 NPT | 170 | 497 | 797 | 260 |
140 | |||||||||||||
220 | 125 | 90 | 95 | 40 | 250 | 100 | 158 | 87 | 1 NPT | 170 | 576 | 896 | 280 |
140 | |||||||||||||
250 | 125 | 120 | 95 | 40 | 298 | 100 | 158 | 87 | 1 1/4NPT | 170 | 576 | 926 | 330 |
150 | |||||||||||||
300 | 150 | 120 | 95 | 50 | 355 | 100 | 178 | 115 | 1 1/4NPT | 200 | 667 | 1067 | 400 |
180 |

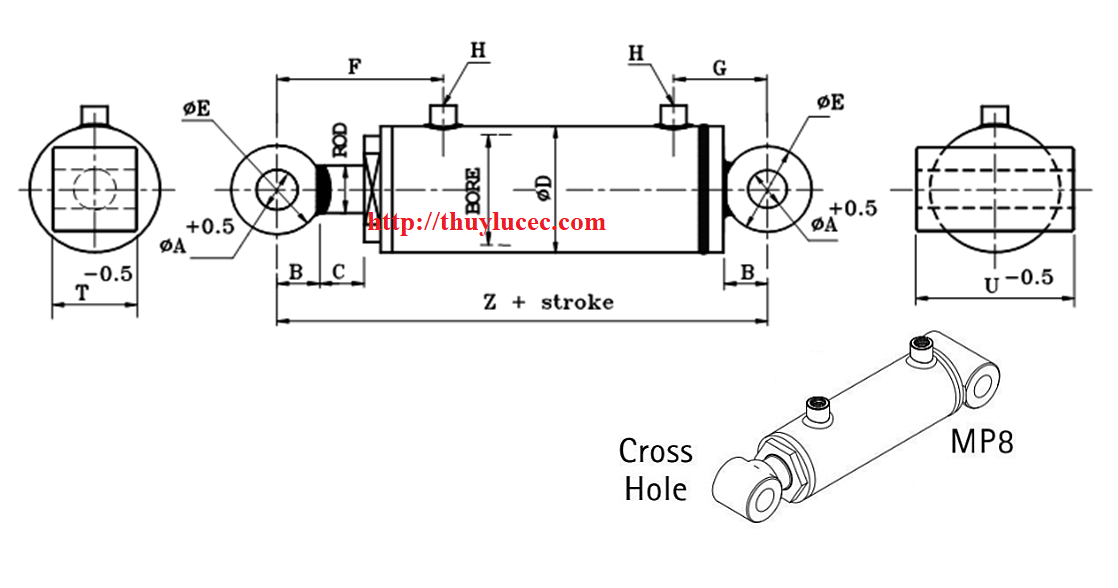

Xi lanh thủy lực MP8
Kiểu lắp xi lanh: Hai tai trục khuỷu + lỗ chốt (Cross Hole)
Ứng dụng trong các máy công nghiệp
