MF3 | ||||||||||||
ỐNG XL |
CẦN
XL |
D | E | F | G | H | T | Z | J | K | L | |
≤ 1500 | > 1500 | |||||||||||
40 | 20 | 50 | 10 | 47 | 19 | 3/8NPT | 12 | 137 | 217 | 11 | 110 | 90 |
25 | ||||||||||||
50 | 25 | 60 | 14 | 54 | 21 | 3/8NPT | 15 | 148 | 238 | 13 | 128 | 100 |
30 | ||||||||||||
63 | 30 | 73 | 16 | 56 | 27 | 3/8NPT | 18 | 159 | 259 | 13 | 145 | 115 |
35 | ||||||||||||
80 | 40 | 95 | 19 | 73 | 34 | 1/2NPT | 20 | 195 | 315 | 15 | 175 | 140 |
50 | ||||||||||||
100 | 50 | 115 | 18 | 87 | 41 | 1/2NPT | 25 | 221 | 371 | 17 | 195 | 160 |
70 | ||||||||||||
125 | 70 | 145 | 20 | 88 | 50 | 3/4NPT | 28 | 243 | 403 | 21 | 250 | 210 |
90 | ||||||||||||
140 | 70 | 160 | 20 | 98 | 55 | 3/4NPT | 35 | 277 | 457 | 25 | 280 | 220 |
100 | ||||||||||||
150 | 70 | 170 | 22 | 115 | 60 | 3/4NPT | 35 | 290 | 490 | 32 | 320 | 260 |
100 | ||||||||||||
160 | 80 | 185 | 22 | 117 | 62 | 3/4NPT | 35 | 302 | 522 | 32 | 340 | 265 |
100 | ||||||||||||
180 | 90 | 205 | 28 | 122 | 67 | 1 NPT | 35 | 322 | 572 | 32 | 350 | 290 |
125 | ||||||||||||
200 | 100 | 230 | 32 | 135 | 74 | 1 NPT | 40 | 347 | 647 | 32 | 380 | 320 |
140 | ||||||||||||
220 | 125 | 250 | 35 | 158 | 87 | 1 NPT | 50 | 396 | 716 | 38 | 440 | 380 |
140 | ||||||||||||
250 | 125 | 298 | 35 | 158 | 87 | 1 1/4NPT | 55 | 396 | 746 | 38 | 470 | 400 |
150 | ||||||||||||
300 | 150 | 355 | 35 | 178 | 115 | 1 1/4NPT | 60 | 477 | 877 | 38 | 550 | 460 |
180 |

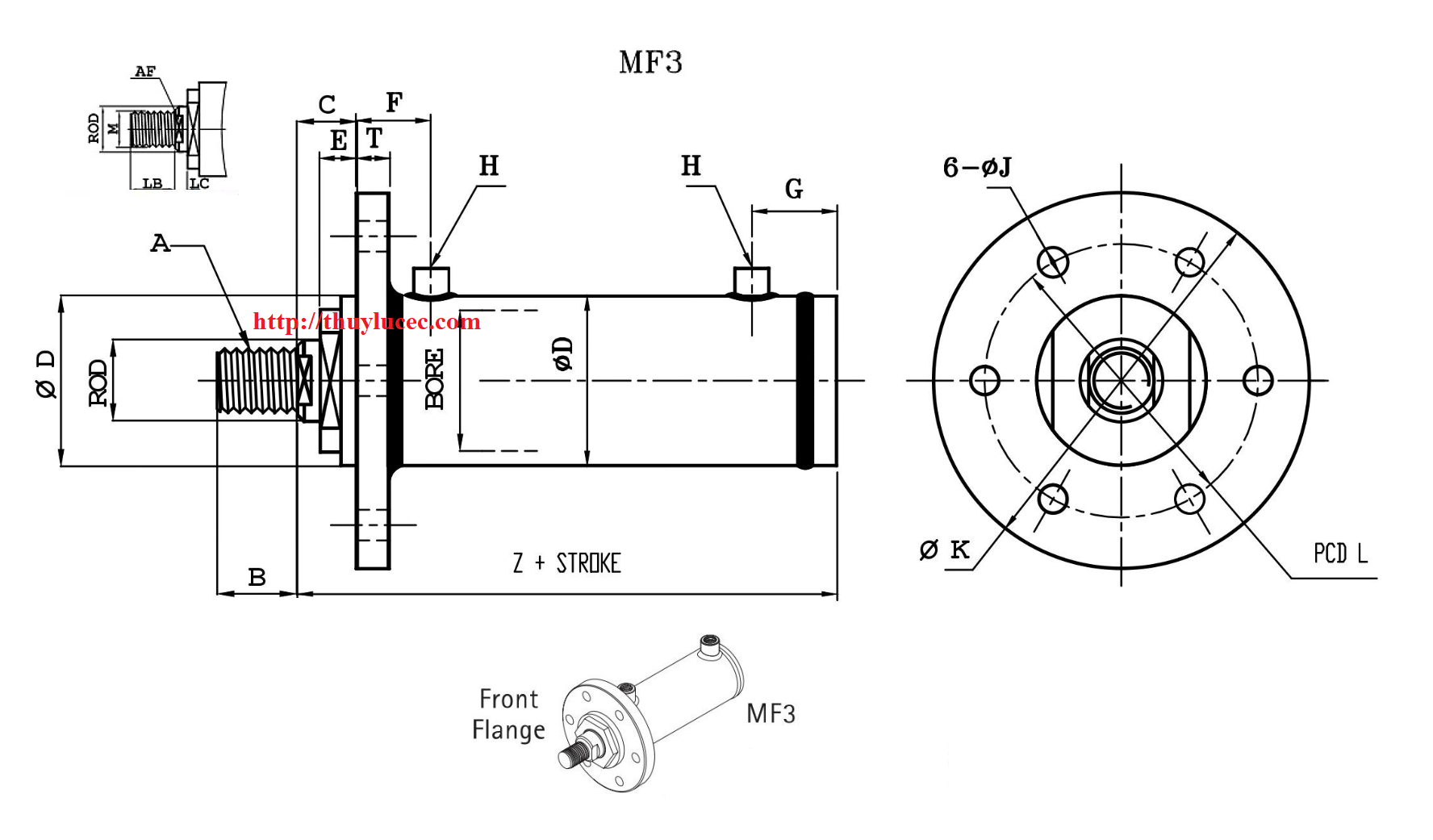

Xi lanh thủy lực MF3
Kiểu lắp xi lanh: Mặt bích + 01 đầu ren (Front Flange)
Ứng dụng: Dùng trong máy ép thủy lực, máy công nghiệp; hệ thống thủy lực nâng hạ cửa đập,...
